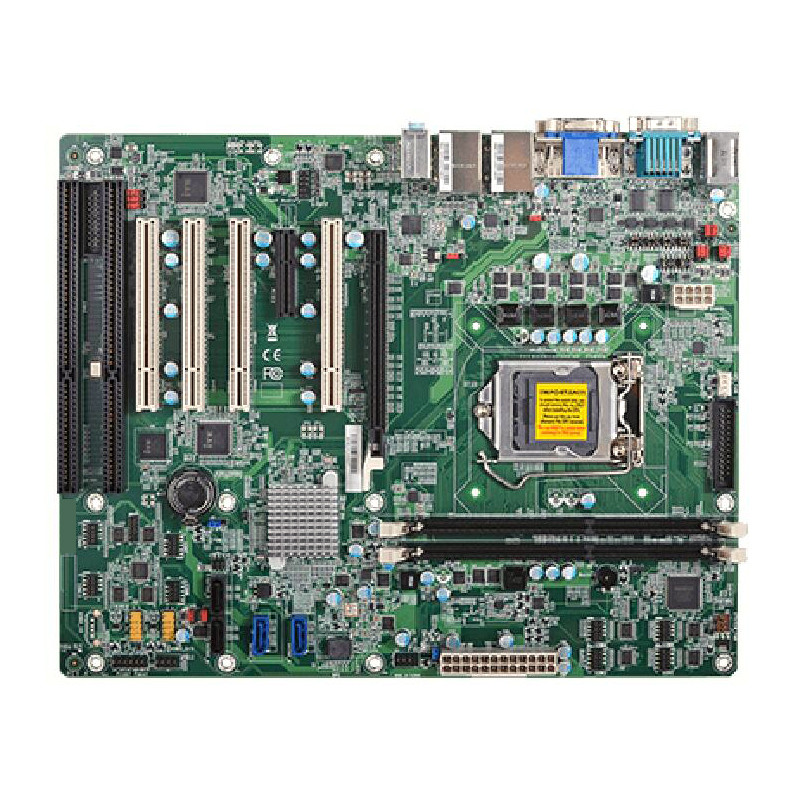

DFI HD620 Intel® H81 Motherboard With 2 ISA Slot 10 COM Dual LAN ATX Industrial Mainboard พันธมิตรการใช้งาน

ตัวอย่างหมายเลข HD620-H81 เป็น Intel® LGA1150 ATX motherboard พร้อม 2*ISA, 4*PCI, 10*COM, 10*USB, dual LAN, DFI ATX industrial motherboard/mainboard สําหรับคอมพิวเตอร์/เซอร์เวอร์ ISA

รายละเอียดเร็ว

--LGA 1150 ซ็อต CPU รองรับ Intel รุ่นที่ 4^®CoreTMCPU

--ชิปเซ็ต อินเทล^®H81

--รองรับ 2* DDR3 ถึง 16GB

--1* PCIe x16

--1 *PCIe x4 (สัญญาณ x1)

--4 * PCI

--2* ISA

--1 *VGA

--1 *DVI-D

--2* Gigabit LAN

--10* COM

--10* USB: 2* USB 3.0, 8 *USB 2.0

--4* ซาต้า: 2 * ซาต้า 3.0, 2* SATA 2.0

--1* ทิศทาง

--มิติ:ตัวประกอบ ATX ขนาด 305mm (12") x 244mm (9.6")

รายละเอียด

เครื่องประมวลผล

โปรเซสเซอร์ Intel® CoreTM รุ่นที่ 4 ซอคเกต LGA 1150
โปรเซสเซอร์ Intel® CoreTM i7-4790S แคชช์ 8M 4.0 GHz 65W
Intel® CoreTM i7-4770S โปรเซสเซอร์ แคช 8M 3.9 GHz 65W
Intel® CoreTM i7-4770TE โปรเซสเซอร์ คาเช 8M 3.3 GHz 45W
โปรเซสเซอร์ Intel® CoreTM i5-4590S แคช 6M, 3.7 GHz, 65W
โปรเซสเซอร์ Intel® CoreTM i5-4590T คาเช 6M 3.0 GHz 35W
โปรเซสเซอร์ Intel® CoreTM i5-4570S คาเช 6M 3.6 GHz 65W
โปรเซสเซอร์ Intel® CoreTM i5-4570TE แคช 4M 3.3 GHz 35W
โปรเซสเซอร์ Intel® CoreTM i3-4360 คาเช 4M 3.7 GHz 54W
โปรเซสเซอร์ Intel® CoreTM i3-4350T คาเช 4M 3.1 GHz 35W
โปรเซสเซอร์ Intel® CoreTM i3-4340TE แคช 4M 2.6 GHz 35W
โปรเซสเซอร์ Intel® CoreTM i3-4330 คาเช 4M 3.5 GHz 54W
โปรเซสเซอร์ Intel® CoreTM i3-4330TE คาเช 4M 2.4 GHz 35W
โปรเซสเซอร์ Intel® Pentium® G3420 คาเช 3M 3.2 GHz 53W
โปรเซสเซอร์ Intel® Pentium® G3320TE แคช 3M 2.3 GHz 35W
โปรเซสเซอร์ Intel® Celeron® G1820 คาเช 2M 2.7 GHz 53W
โปรเซสเซอร์ Intel® Celeron® G1820TE คาเช 2M 2.2 GHz 35W

ชิปเซ็ต

ชิปเซต Intel® H81

ความจํา

สอง DIMM 240 ปินสูงสุด 16GB DDR3 1333/1600MHz

BIOS

AMI SPI 64Mbit

กราฟ

Intel® HD Graphics

OpenGL 40, DirectX 111

1 x DVI-D
1 x VGA
DVI-D/VGA: ความละเอียดสูงสุด 1920x1200 @ 60Hz

อินเตอร์เฟซการขยาย

1 x PCIe x16 (Gen 2)
1 x PCIe x4 (Gen 2)
4 x PCI
2 x ISA

เสียง

โคเดคเสียง Realtek ALC886

เครื่องควบคุม Ethernet

1 x Intel® 82574 PCIe (10/100/1000Mbps)
1 x Intel® I217LM (10/100/1000Mbps)

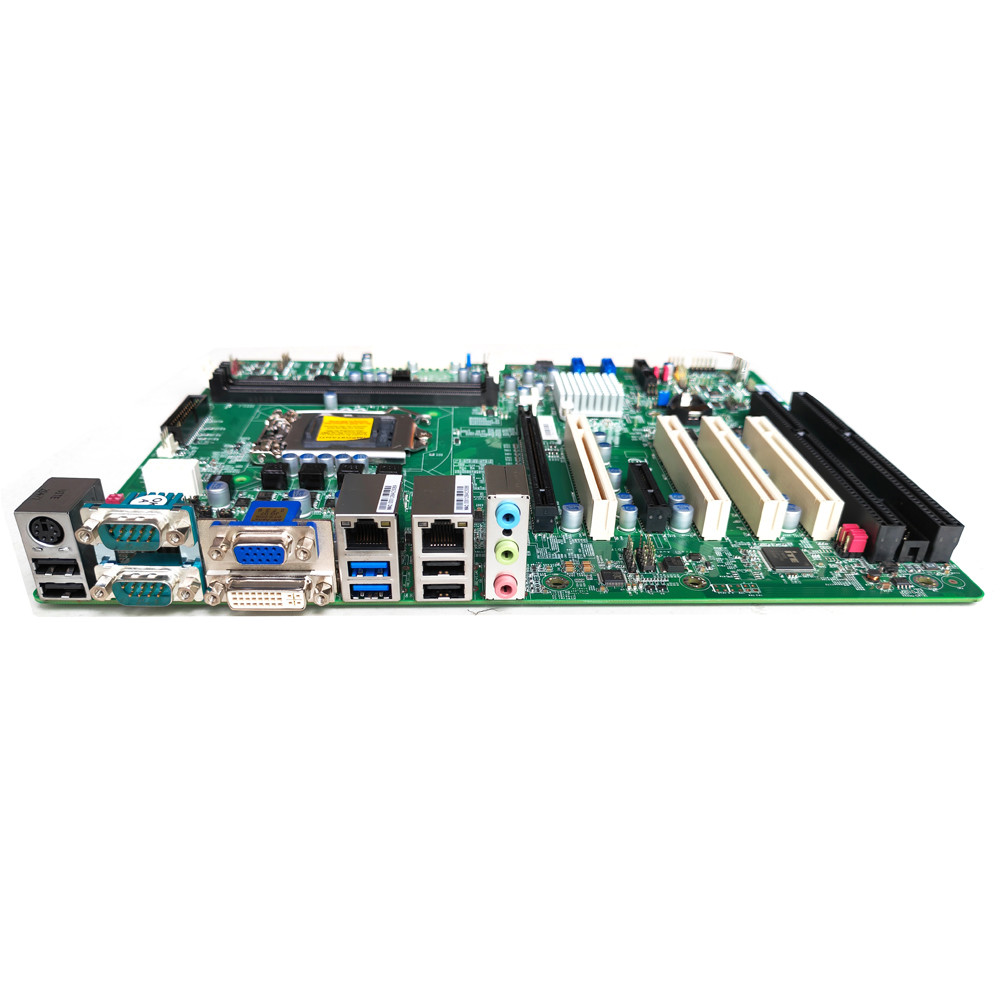

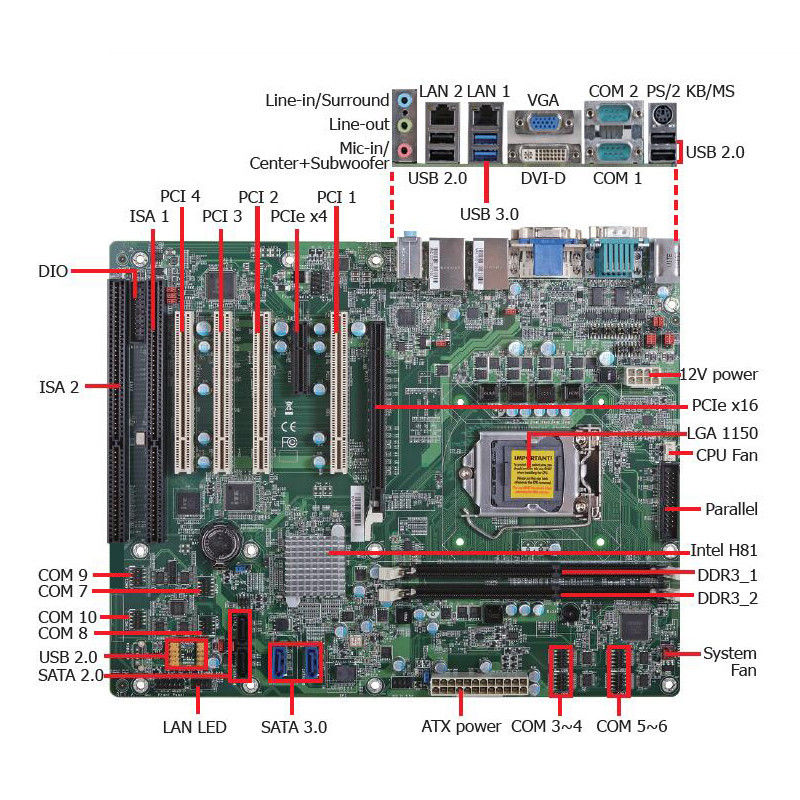

หลัง I/O

2 x GbE (RJ-45)

2 x RS-232/422/485 (RS-232 w/ พลังงาน) (DB-9)

2 x USB 3.0
4 x USB 20

1 x PS/2 (mini-DIN-6)

1 x VGA
1 x DVI-D

ออดิโอ: 1 x ลายออก: 1 x มิกรออน: 1 x ลายอิน:

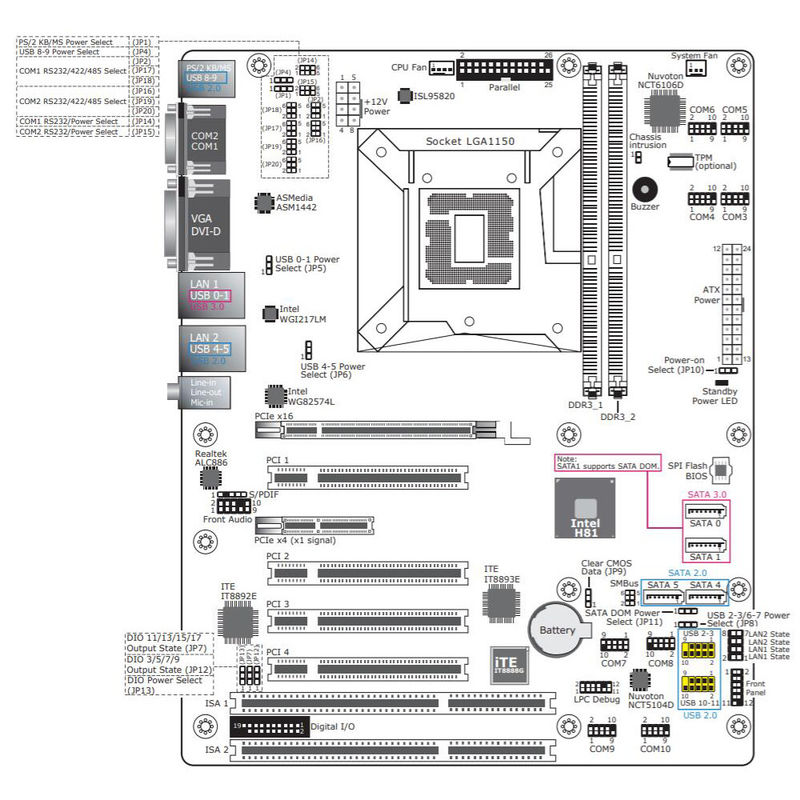

I/O ภายใน

8 x RS-232 (2.0 มิลลิเมตร)

4 x USB 2.0 หรือ 1 USB สูง 2.0*

1 x เสียง (Line-out/Mic-in)
1 x S/PDIF

2 x SATA 3.0 (สูงสุด 6Gb/s)
2 x SATA 2.0 (สูงสุด 3Gb/s)

1 x 8 บิต DIO

เครื่องกําหนดเวลาของสุนัขเฝ้าระวัง

Output & Interval:System Reset, สามารถเขียนโปรแกรมผ่านโปรแกรมได้ตั้งแต่ 1 ถึง 255 วินาที

TPM สามารถใช้ได้ตามคําขอ

พลัง

อัตราการทํางาน ATX

พลังงาน 8 ปิน ATX 12V
พลังงาน ATX 24 ปิน

การใช้

อัตราการทํางาน: i7-4770S 65W: 12V @ 1.1922A (14.3064W), 5V @ 0.8850A (4.425W), 3.3V @ 0.8183A (2.70039W)
Max: i7-4770S 65W: 12V @ 4.2839A (51.4068W), 5V @ 1.4762A (7.381W), 3.3V @ 0.9035A (2.98155W)

แบตเตอรี่ RTC: CR2032 Coin Cell

การสนับสนุนระบบปฏิบัติการ

Windows XP Professional x86 & SP3 (32-bit) (มีฟังก์ชันจํากัด)
Windows 7 Ultimate x86 และ SP1 (32-bit)
Windows 7 Ultimate x64 และ SP1 (64-bit)
Windows 8 Enterprise x86 (32 บิต)
Windows 8 Enterprise x64 (64-bit)


สิ่งแวดล้อม

อุณหภูมิ

การทํางาน: 0 ถึง 60 °C
การเก็บรักษา: -20 °C ถึง 85 °C

ความชื้น

การทํางาน: 5 ถึง 90% RH
การเก็บ: 5 ถึง 90% RH

MTBF

435,517 ชั่วโมง @ 25°C; 253,313 ชั่วโมง @ 45°C
รูปแบบการคํานวณ: Telcordia Issue 2, Method I Case 3
สภาพแวดล้อม: GB, GC

ขนาด

ตัวประกอบ ATX 305mm (12") x 244mm (9.6")

ความสูง

PCB: 1.6 มิลลิเมตร
ด้านบน: 38.5 มิลลิเมตร
ด้านล่าง: 4.4 มิลลิเมตร
